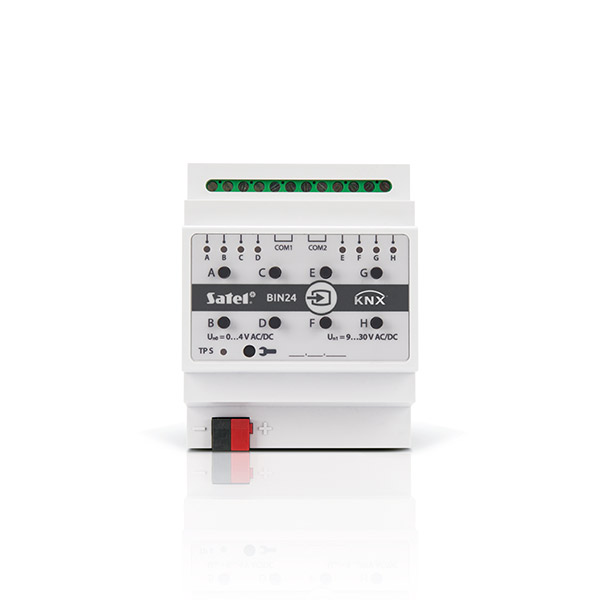

Model: KNX-BIN24
Brend: Satel
Daha ucuz tapıldı?
0.00₼
ƏDV xaric:
0.00₼
1 kliklə alın:
Spesifikasiyalar:
(Hamısına bax)
Assosiasiyaların maksimum sayı
256
Çəki
144 g
DIN relsindəki vahidlərin sayı
4
Giriş cərəyanı Iₙ
1,5 mA
Girişlərin sayı (zonalar)
8
KNX-BIN24 elektrik (gərginlik) siqnallarını avtobusdakı digər cihazlar üçün idarəetmə teleqramlarına çevirməyə imkan verən KNX binar girişlərinin universal moduludur. Bu siqnallar adi ON/OFF düymələri (işıqlandırmanı idarə etmək üçün və s.) və ya qamış açarları və ya müxtəlif növ fiziki kəmiyyətlərin sensorları kimi cihazların potensialsız kontaktları ilə yaradıla bilər.
Modulda 0-dan 30 V DC və AC arasında dəyişən 8 müstəqil siqnalı idarə etməyə imkan verən 8 fiziki giriş var.
Xüsusiyyətlər:
- inteqrasiya edilmiş avtobus konnektoru vasitəsilə KNX avtobusu ilə əlaqə
- müəyyən edilə bilən kanal polaritesi (NO / NC)
- qısa / uzun düyməyə basmağın konfiqurasiya vaxtı
- digər KNX avtobus cihazlarından 1 bitlik teleqramların qəbulu üçün virtual kanallar
- modul kanalları arasında məntiqi əlaqə yaratmaq üçün virtual məntiq kanalları
- vaxt əlaqələri yaratmaq üçün virtual taymer kanalları
- mövcud funksiyalardan birini yerinə yetirən 20 funksiya blokunu müəyyən etmək imkanı:
- keçid / dəyər ötürücü
- kənar reaksiya
- dimmer
- çekim nəzarətçisi
- keçid ardıcıllığı
- sayğac
- səhnə nəzarətçisi
- istənilən kanaldan istifadə edərək hər bir funksiya blokunu idarə etmək imkanı
- bir kanaldan istifadə edərək bir neçə funksiya blokunun idarə edilməsi
- 1 və ya 2 düymə (kanal) istifadə edərək işıqlandırma və panjurlara nəzarət
- 8 bitlik əmrlərdən istifadə edərək istənilən kanaldan səhnəyə zəng etmək imkanı
- korpusdakı düymələrdən istifadə etməklə fiziki kanalların vəziyyətinin əl ilə idarə edilməsi
- Fiziki kanalların vəziyyətini göstərmək üçün LEDlər
- ETS proqramından istifadə edərək modulun konfiqurasiyası
- DIN relsinə montaj üçün uyğundur (35 mm)
Texniki xüsusiyyətlər
Assosiasiyaların maksimum sayı
256
Çəki
144 g
DIN relsindəki vahidlərin sayı
4
Giriş cərəyanı Iₙ
1,5 mA
Girişlərin sayı (zonalar)
8
IP kodu
IP20
İşləmə temperaturu diapazonu
0°C...+45°C
KNX avtobusundan cari çəkiliş
< 15 mA
Korpus ölçüləri
70 x 92 x 60 mm
Maksimum sıxma anı
0,5 N·m
Qrup ünvanlarının maksimum sayı
256
Qəbul edilən gərginlik diapazonu Uₙ
0…30 V AC/DC
Rabitə obyektlərinin maksimum sayı
108
Saxlama/daşıma üçün temperatur diapazonu
-25°C...+70°C
Teleqrama maksimum cavab müddəti
< 20 ms
Telin maksimum kəsiyi
2.5 mm²
Təchizat gərginliyi (KNX avtobusu)
20…30 V DC
Uyğunluq sertifikatı
nr 324/13957//17
Uₙ₀ siqnalı üçün gərginlik diapazonu
0…4 V AC/DC
Uₙ₁ siqnalı üçün gərginlik diapazonu
9…30 V AC/DC
