Model: KNX-SA41
Brend: Satel
Daha ucuz tapıldı?
0.00₼
ƏDV xaric:
0.00₼
1 kliklə alın:
Spesifikasiyalar:
(Hamısına bax)
Assosiasiyaların maksimum sayı
256
Çəki
192 g
DIN relsindəki vahidlərin sayı
4
Elektrik dayanıqlığı (keçid dövrlərinin sayı), AC3 (I = 3,5 A)
> 2,5 x 10⁵
Elektrik dayanıqlığı, AC1 (Electrical endurance, AC1)
> 10⁵ 16 A / 250 V AC

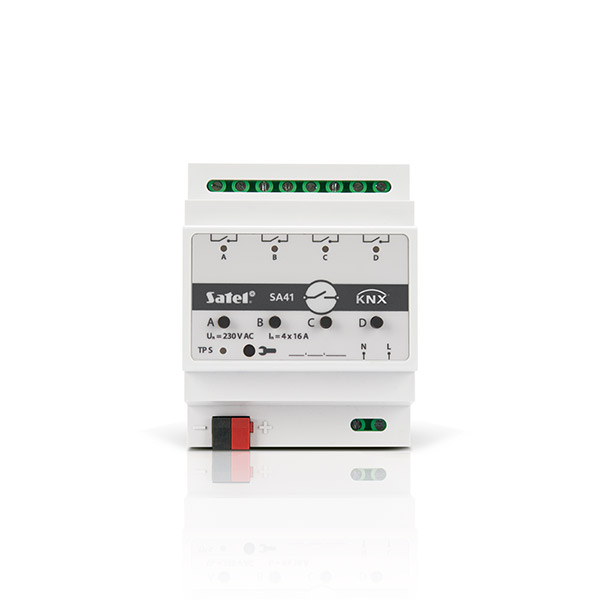

KNX-SA41 modulu elektrik cihazlarını (işıqlandırma, ventilyasiya) idarə etməyə imkan verən universal açar ötürücüdür. Müxtəlif KNX cihazlarından (məsələn, sensorlar) alınan teleqramlar modul vasitəsilə işığın və ya fanatın yandırılması/söndürülməsi kimi konkret hərəkətlərə çevrilir.
KNX-SA41 modulunda 4 rele çıxışı var. Onların hər biri bir məntiqi kanala uyğundur.
Xüsusiyyətlər:
- inteqrasiya edilmiş avtobus konnektoru vasitəsilə KNX avtobusu ilə əlaqə
- modulun və ayrı-ayrı kanalların vəziyyəti haqqında rəy
- KNX avtobusunda gərginliyin itirilməsi və bərpası zamanı hər bir kanalın reaksiyası müəyyən edilə bilər
- şəbəkə gərginliyinin bərpası zamanı hər bir kanalın reaksiyası müəyyən edilə bilər
- vaxt funksiyaları (yanıb-sönən, açma/söndürmə gecikməsi, qabaqcadan xəbərdarlıq seçimi ilə pilləkən işığı funksiyası və iş vaxtının dəyişməsi)
- məntiq funksiyaları (AND, NAND, OR, NOR, XOR, XNOR)
- eşik dəyər funksiyası
- təhlükəsizlik funksiyaları
- dövlətin məcburi funksiyaları
- kanalların hər biri üçün səhnələr 1 və 8 bitlik əmrlərdən istifadə etməklə çağırıla bilər
- korpusda yerləşən düymələrdən istifadə etməklə hər bir kanal vəziyyətinin əllə idarə edilməsi
- hər bir kanal üçün status LEDləri
- rezistiv, induktiv və tutumlu yüklər arasında keçid qabiliyyəti
- ETS proqramından istifadə edərək modulun konfiqurasiyası
- DIN relsinə montaj üçün uyğundur (35 mm)
Texniki xüsusiyyətlər
Assosiasiyaların maksimum sayı
256
Çəki
192 g
DIN relsindəki vahidlərin sayı
4
Elektrik dayanıqlığı (keçid dövrlərinin sayı), AC3 (I = 3,5 A)
> 2,5 x 10⁵
Elektrik dayanıqlığı, AC1 (Electrical endurance, AC1)
> 10⁵ 16 A / 250 V AC
Elektrik dayanıqlığı, AC1 (Electrical endurance, AC1)
> 0,9 x 10⁵
Elektrik dayanıqlığı, DC1
> 10⁵ 16 A / 24 V AC
Floresan lampalar (kompensasiya olmadan)
3680 W
Floresan lampalar (paralel kompensasiya)
2500 W, 200 µF
Floresan lampalar (seriya kompensasiya)
3680 W, 200 µF
HV 230V halogen lampalar
3680 W
IP kodu
IP20
Islatma cərəyanı
10 mA
İşləmə temperaturu diapazonu
0°C...+45°C
Kapasitiv yük
16 A, max. 200 µF
KNX avtobus gərginliyi
20…30 V DC
KNX avtobusundan cari çəkiliş
< 10 mA
Kompakt floresan lampalar (kompensasiyasız)
3680 W
Kompakt floresan lampalar (paralel kompensasiya)
2500 W, 200 µF
Korpus ölçüləri
70 x 92 x 60 mm
Közərmə lampaları
3680 W
LV halogen lampalar (elektron transformator)
2500 W
LV halogen lampalar (ənənəvi transformator)
2000 VA
Maksimum dalğalanma cərəyanı
168 A 20 ms; 800 A 200 µs
Maksimum enerji istehlakı
5 W
Maksimum keçid gücü, AC1
4 000 VA
Maksimum sıxma anı
0.5 N·m
Nominal yük cərəyanı (güc), AC1
16 A / 250 V AC
Nominal yük cərəyanı (güc), AC15
3 A / 120 V 1,5 A / 240 V (B300)
Nominal yük cərəyanı (güc), AC3
750 W (silnik jednofazowy)
Nominal yük cərəyanı (güc), DC1
16 A / 24 V DC
Nominal yük cərəyanı (güc), DC13
0,22 A / 120 V 0,1 A / 250 V (R300)
Nominal yükdə maksimum keçid tezliyi, AC1
600 cykli/h
Qrup ünvanlarının maksimum sayı
256
Rabitə obyektlərinin maksimum sayı
69
Rele çıxışlarının sayı (4 müstəqil yol, hər yola 1 rele)
4
Rezistiv yük
3680 W
Saxlama/daşıma üçün temperatur diapazonu
-25°C...+70°C
Teleqrama maksimum cavab müddəti
< 20 ms
Telin maksimum kəsiyi
2.5 mm²
Təchizat gərginliyi
230 V AC
Uyğunluq sertifikatı
nr 324/15896/19
Yük olmadan maksimum keçid tezliyi
3 600 cykli/h
Yüksək təzyiqli civə lampaları (kompensasiyasız)
3680 W
Yüksək təzyiqli civə lampaları (paralel kompensasiya)
3680 W, 200 µF
Əlaqə reytinqi
16 A
